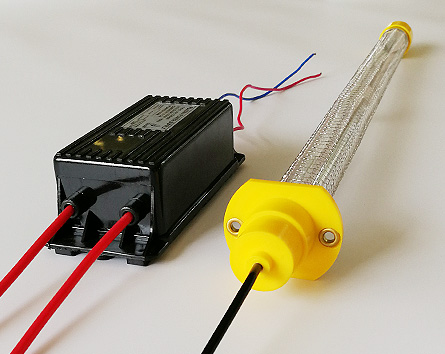

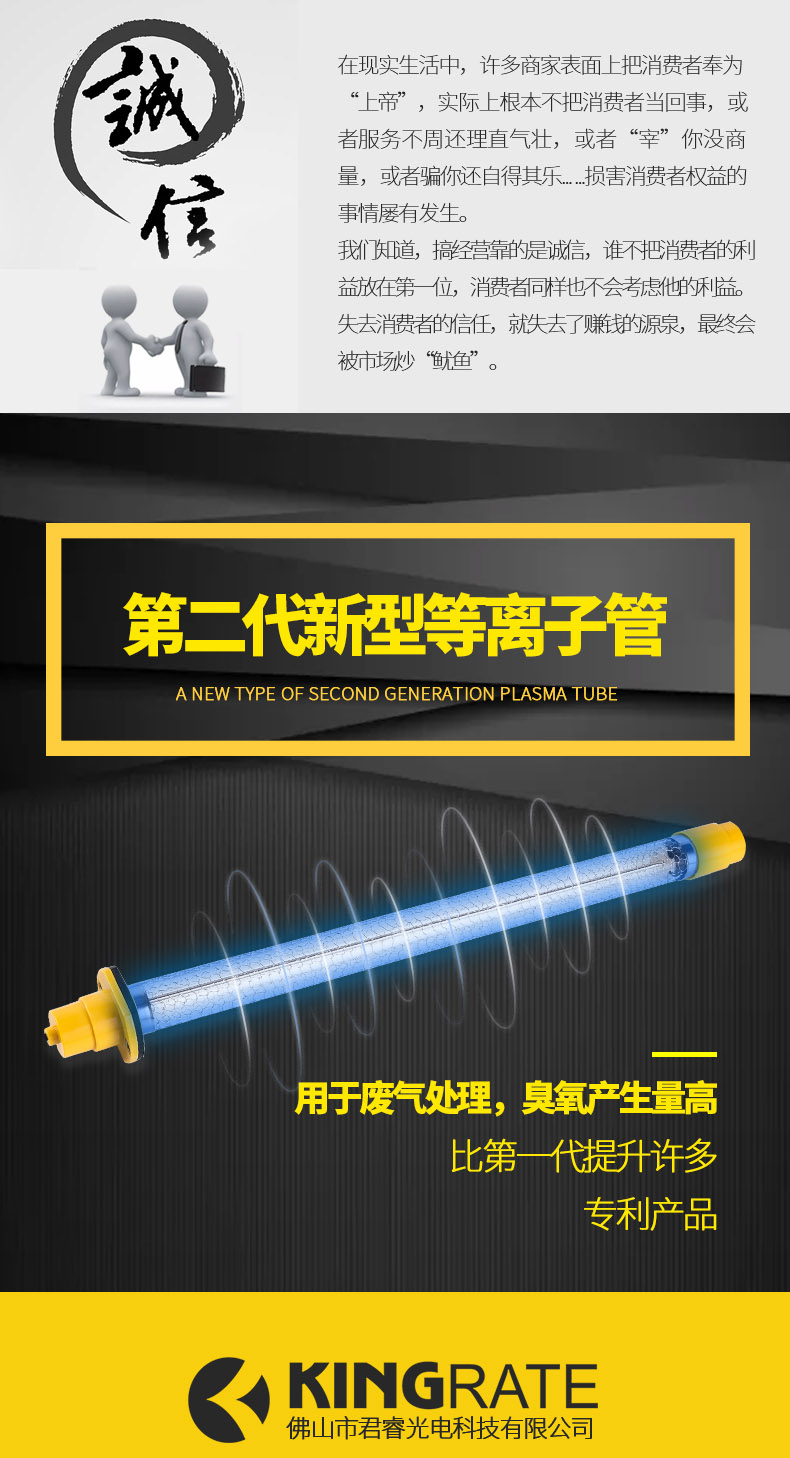

第二代新型等离子管
第二代新型废气处理高能等离子管比第一代等离管全面细节改进,跑道形灯头外观设计,更美观实用。新型等离子管臭氧产生量比第一代离子管高出25%。更安全。
  • 产品介绍
  • 产品规格
  • 产品评论(0)







需要购买请点击:在线购买







等离子废气处理高能离子废气处理等离子等离子废气处理哪家好高能等离子管低温等离子管





废气处理等离子
等离子废气处理哪家好
等离子管
低温等离子管
高能离子管
高能离子
废气处理光等离子
废气处理工艺流程
喷漆废气处理工艺流程
voc废气处理的方法
工厂废气处理方法
橡胶硫化废气处理方法

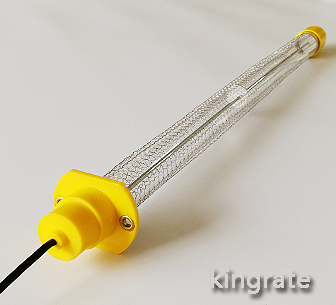

第二代新型等离子管

第二代新型等离子管(2017.9月上市)
独有专利设计 仿者必究

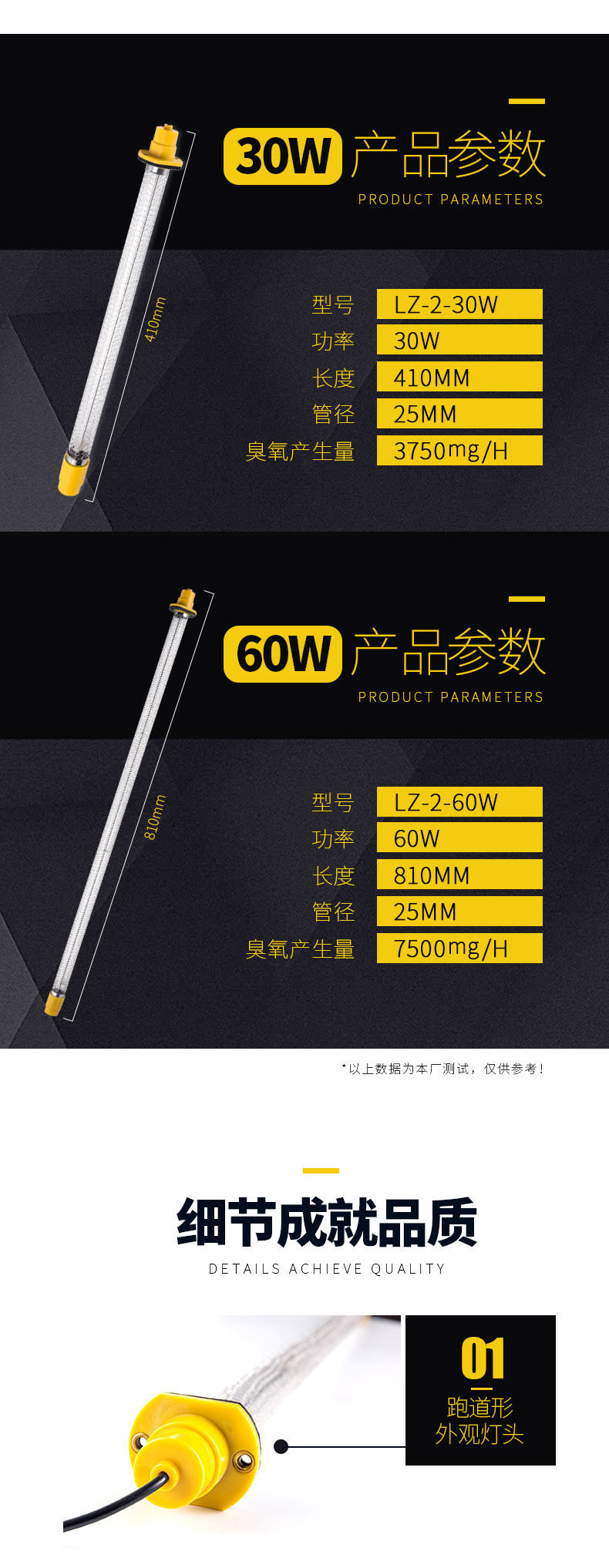

产品参数
型号 长度 功率 臭氧产生量
LZ-2-30W 410mm 30W 3750mg/小时
LZ-2-60W 810mm 60W 7500mg/小时



产品优点

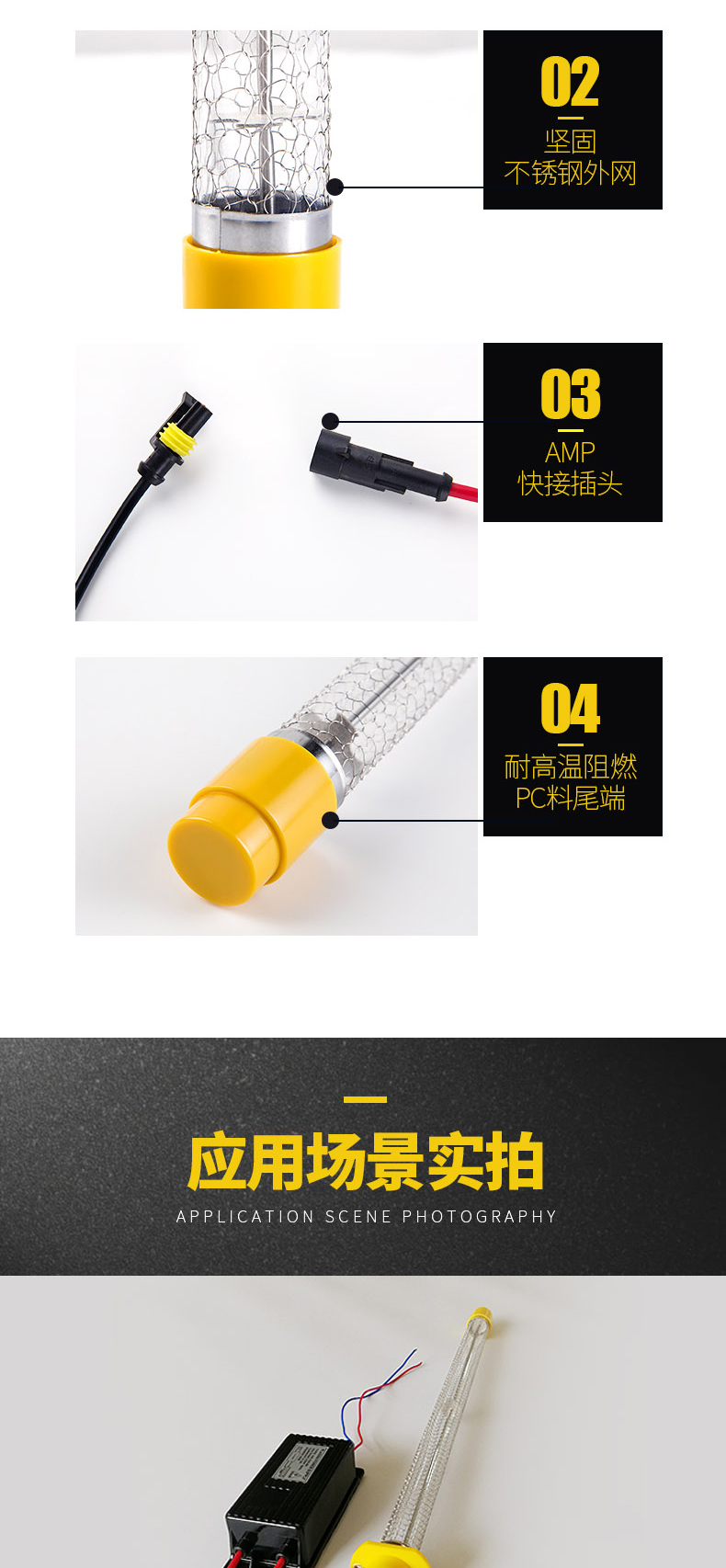

1、外网接地电极的接线结构采用全新设计,将外网电极和灯管与设备固定螺丝巧妙结合,实现与设  备共同接地,安全方便。
2、灯管两端的灯头、灯尾采用耐高温、防紫外、耐腐蚀的阻燃性PC料注塑成型,更加牢固耐用。
3、灯管内主电极引出线设计成AMP头快捷插件结构,具有密封性、防水性,安全性能大大提升。
4、灯管直径由原来的T10改为T8,增加电流密度,臭氧产生量高。
5、灯管两端设计特殊结构的铜镀铬或不锈钢等耐腐蚀零部件将外网电极边缘和灯头、灯尾紧密装配在一起,压住原设计会翘起来的外网电极,取消不好安装的不锈钢卡簧,安全性能更高。
6、跑道形的灯头外观设计,美观实用。

使用范围
可应用于化工厂,印刷厂,炼油厂,橡胶厂,皮革厂 废气及异味处理;药厂,金属铸造厂,塑料再生厂,垃圾转运站 废气及异味处理;食品加工厂,屠宰厂,家禽饲料场,造纸厂 废气及异味处理;粪便处理,喷涂溶剂等有机和无机物恶臭气体的净化处理。

注意事项
1、因石英等离子管工作时,金属网的表面存在微量的放电现象,因此不可应用于有防爆要求或废气成分中含有较大量易燃易爆气体成分(如气体中的易燃挥发性成分已超过爆炸浓度限)的场所;
2、离子处理端前端应配置水喷淋工艺,对可能发生易燃气体被引燃的情况进行隔离,保障安全。同时也能降低尘埃类物质附着于离子网的不利影响;
3、当离子管金属网表面附着有漆雾、油污、易燃微粒等易燃物质时必须定期及时清洁,以免被这些易燃物质被金属网上的放电易燃,引起危险何事故;
4、等离子管产生臭氧是依靠空气中的氧转化而来,因此应保障废气中的氧含量充足;
5、雾状水滴会影响等离子管的使用效果,在喷淋塔后应安装隔水装置,防止水雾进入离子段。
使用方法
请往下查看P2.2等离子管安装说明;P2.3等离子接线。

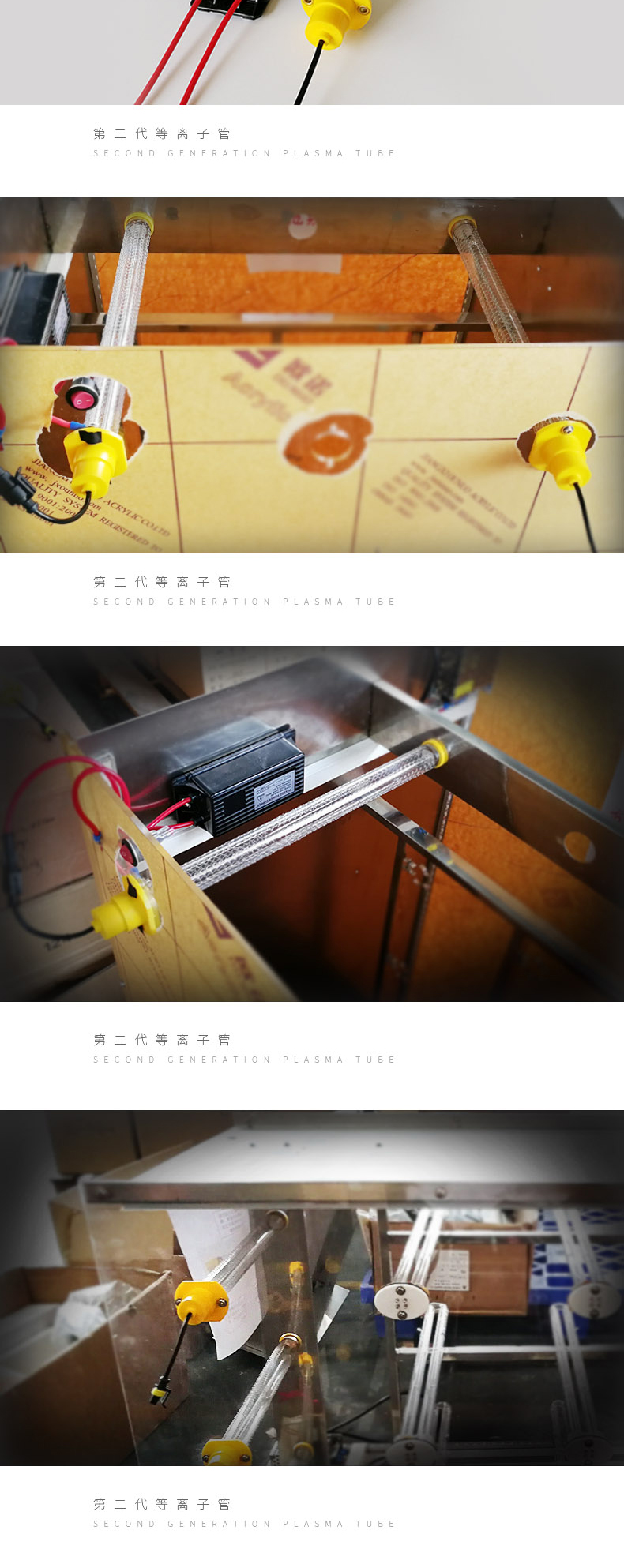

P2.2等离子管安装说明

石英等离子管的安装(参见图1-1)
a、机箱上安装孔的开设:
▲ 在石英等离子管的前端,有为安装固定方便而设计的工程塑料法兰头。安装时可在机箱安装面开一直径为31mm的圆孔,圆孔两侧设两M4的安装螺孔用于固定离子管的法兰头(此螺孔同时用作离子管的电路连接通路,应去除螺孔内油漆,保证连通可靠)。
▲ 石英等离子管的尾部可用一直径为27mm的圆孔承托,其与支撑头部的圆孔应在同一轴线上,与头部支承孔的间距为:L-15mm。(L为新款石英等离子管的标称长度)。

高能离子管结构图


b、安装方法:
▲ 先由等离子管的尾端穿入硅胶垫,并将离子管的尾部先由头部安装孔穿入;
▲ 将等离子管的尾部对正尾部支承孔并穿入;
▲ 使头部法兰盘及硅胶垫片紧贴机箱外壁,并使发兰盘上的两5mm孔对准机箱上的两M4螺孔;
▲ 用两M4螺丝连接固定。



P2.3等离子管接线

石英等离子管的接线方式(参见图2-1)
▲ 等离子电源采用AC220V供电,电控箱体内必须安装与总功率相匹配的空气开关和漏电保护开关;
▲ 因新款等离子管法兰盘上的铜铆钉已通过结构设计与离子管外网连接,而该铜铆钉在离子管安装时通过M4螺丝又与金属机壳连通,因此等离子电源的接地输出线可直接与金属机壳连接即可,而机壳必须与电网地线可靠连接,以保障安全;
▲ 等离子电源的另一条输出线通过高压端子与等离子管的配套端子连接,该线工作时有约2000V的高压,因此必须可靠绝缘。且因是高频交流输出,因此在布线时应遵循尽量短的原则(由电源至离子管的电线长度不应超过2米);
▲ 离子管电源必须用风冷方式进行可靠散热,保障全部离子电源外壳最热点的温度都在65摄氏度以内。

高能离子管接线图

________________________________________________________________________________________________

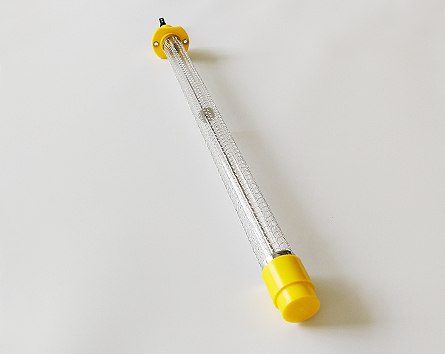

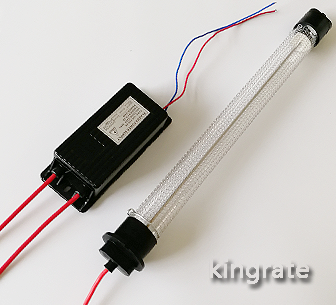

第一代新型等离子管

第一代等离子管(2015.9月上市)
独有专利设计 仿者必究

产品参数
型号 长度 功率 臭氧产生量
LZ-30W 410mm 30W 3000mg/小时
LZ-60W 810mm 60W 6000mg/小时

产品特点

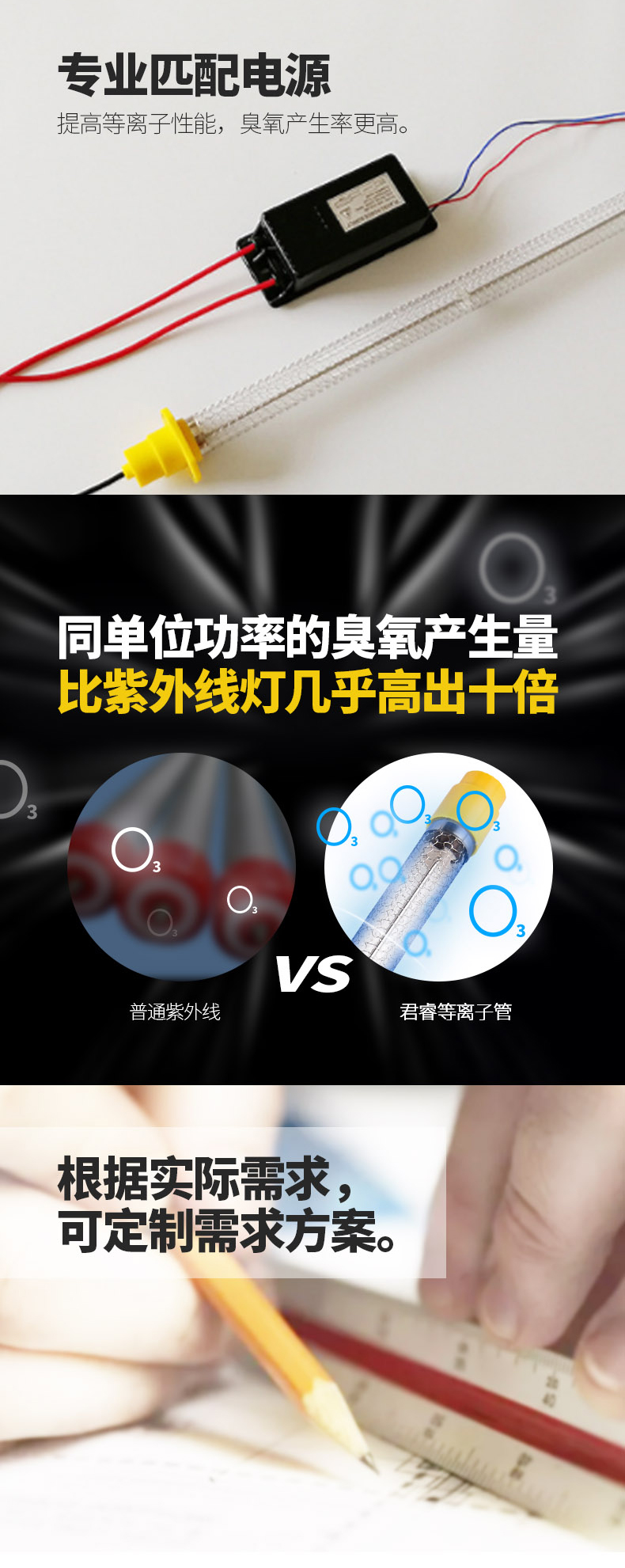

以石英作为管壁材料,除具备现在普通玻璃真空型等离子管的优点外,因其石英管壁具有极强的抗温度变化而不破裂的性能,并采用不锈钢网代替原来的铝网,使得这种新型的等离子管能耐受更严酷的工作环境,延长了其使用寿命,保证了工作的稳定性。同时由于管壁不易破裂,也消除了由于管壁破裂,电弧外泄而形成的火灾隐患,使用更加安全。专门设计配套的等离子电源,也使得离子管的性能得到提升,臭氧产生率有了可靠的保障。

产品用途
可应用于化工厂,印刷厂,炼油厂,橡胶厂,皮革厂 废气及异味处理;药厂,金属铸造厂,塑料再生厂,垃圾转运站 废气及异味处理;食品加工厂,屠宰厂,家禽饲料场,造纸厂 废气及异味处理;粪便处理,喷涂溶剂等有机和无机物恶臭气体的净化处理。

使用方法
请查看P3.3等离子管安装说明;P3.4等离子接线。

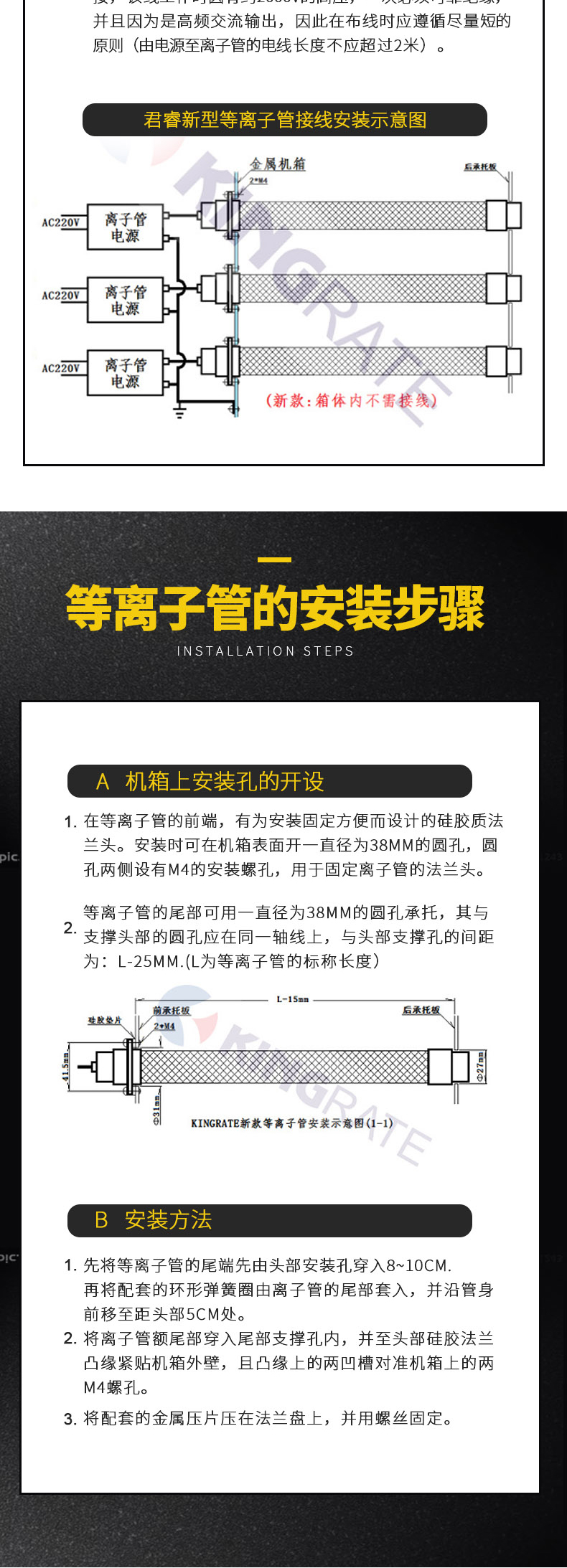

P3.3等离子管安装说明

石英等离子管的安装(参见图1-1)
a、机箱上安装孔的开设:
▲ 在石英等离子管的前端,有为安装固定方便而设计的硅胶质法兰头。安装时可在机箱表面开一直径为38mm的圆孔,圆孔两侧设两M4的安装螺孔,用于固定离子管的法兰头。
▲ 石英等离子管的尾部可用一直径为38mm的圆孔承托,其与支撑头部的圆孔应在同一轴线上,与头部支承孔的间距为:L-25mm。(L为石英等离子管的标称长度)。


b、安装方法:
▲ 先将等离子管的尾端先由头部安装孔穿入8-10cm。
▲ 再将配套的环形弹簧圈由离子管的尾部套入,并沿管身前移至距头部胶头约5cm处。
▲ 将离子管的尾部穿入尾部支承孔内,并至头部硅胶法兰凸缘紧贴机箱外壁,且凸缘上的两凹槽对准机箱上的两M4螺孔。
▲ 将配套的金属压片压在法兰盘上,并用螺丝固定。



P3.4等离子管接线

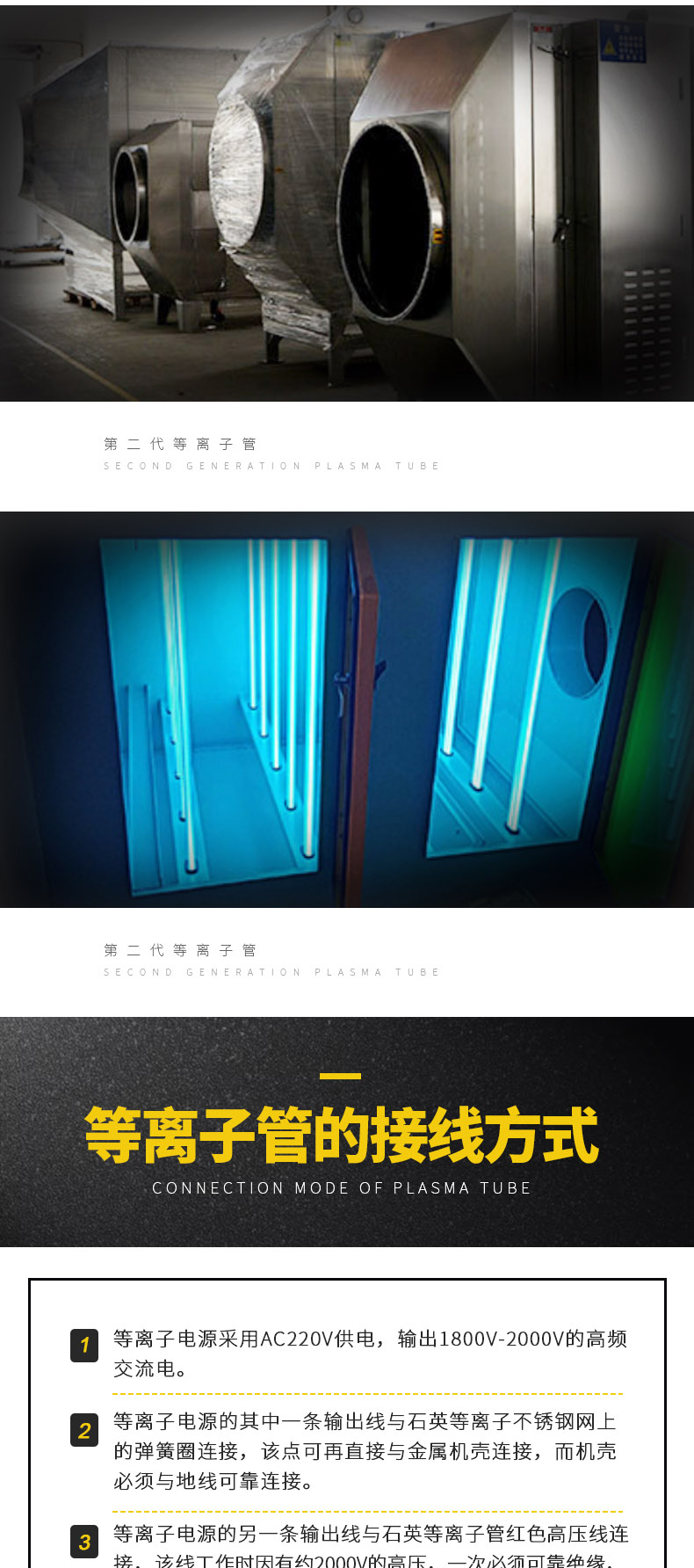

石英等离子管的接线方式(参见图2-1)
▲ 等离子电源采用AC220V供电,输出为1800V-2000V的高频交流电。
▲ 等离子电源的其中一条输出线与石英等离子管不锈钢网上的弹簧圈连接。该点可再直接与金属机壳连接,而机壳必须与地线可靠连接。
▲ 等离子电源的另一条输出线与石英等离子管红色高压线连接,该线工作时因有约2000V的高压,因此必须可靠绝缘。并且因为是高频交流输出,因此在布线时应遵循尽量短的原则(由电源至离子管的电线长度不应超过2米)。


注意:以上参数数据均来自本厂,仅供参考,使用以实际为准。

型号
Type
型号长度功率臭氧产生量
LZ-2-60WLZ-2-60W810mm60W7500mg/小时
LZ-2-30WLZ-2-30W410mm30W3750mg/小时
